Предохранительно-сбросные клапаны

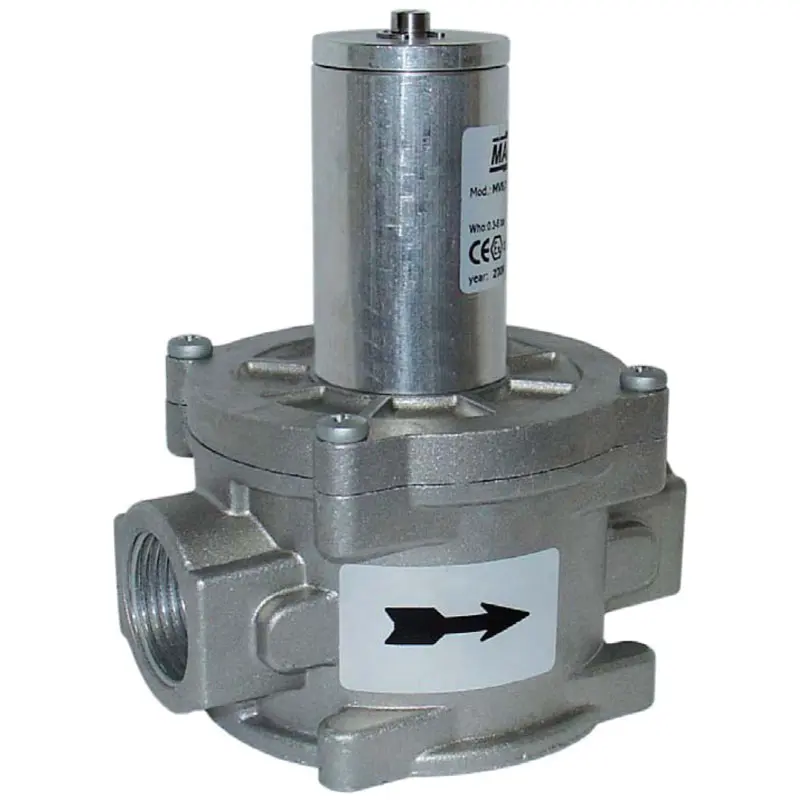

Клапан предохранительный сбросной MADAS (ПСК) стравливает пиковое давление в газопроводе, когда давление после регулятора превышает настройку. Серии MVS/1 и MVSP/1 на сухих неагрессивных газах, цена по запросу.

Сбросной клапан добавляет газовой системе защиту от кратковременного роста давления за регулятором. В категории две серии.

Клапан предохранительный сбросной: где ставят

Клапан срабатывает, когда после регулятора-стабилизатора давление выше заданного, и сбрасывает излишек. По данным производителя, установка такого клапана обязательна на газопроводе, где применяется регулятор без встроенного ПСК. Клапаны используются на сухих неагрессивных газах; есть версия для биогаза и попутного нефтяного газа. ПСК газовый поставляется с устройством принудительного открытия (рычаг сброса) и без него.

Серии

MVS/1: DN 8 - DN 50, резьба, а для DN 25 - DN 50 и фланец; диапазон настройки в линейке от 1,6 до 600 кПа.
MVSP/1: DN 15 - DN 25, резьба, максимальное давление 0,1 МПа.

Максимальное рабочее давление клапанов: 0,1, 0,15, 0,25 или 0,6 МПа в зависимости от кода. Температура окружающей среды от -40 до +60 °C, монтажное положение любое, срок службы 40 лет.

Как подобрать

Нужны диапазон настройки, диаметр и тип присоединения, максимальное давление и наличие рычага принудительного открытия. Если регулятор уже имеет сбросной клапан, отдельный ПСК может не понадобиться. От аварийного роста давления газ можно также отсечь предохранительно-запорным клапаном.

Каталог MADAS и документы: Документация. Пришлём коммерческое предложение по заявке через форму на странице.
