Клапаны с электроприводом

Регулирующие клапаны КТК в комплекте с электрическими приводами ЭП для систем автоматизации зданий и промышленных производств.

Такие клапаны регулируют расход холодной и горячей воды, пара и других неагрессивных сред в кондиционировании, охлаждении, отоплении и на промышленных производствах: в химической, нефтяной, металлургической, энергетической и лёгкой промышленности. Комплект собирается из двух частей: клапана КТК и привода ЭП.

Клапан с электроприводом: что входит в комплект

Клапан КТК: седельный, трёхходовой или двухходовой, от DN 15 до DN 400, присоединение фланцевое. Клапан КТК работает со средой от -25 до +220 °C, условное давление PN16 или PN25.

Привод ЭП: прямоходный электрический привод. Он оснащён механическим и электрическим ручным управлением, позволяет выбрать скорость (быстрая или медленная) и направление реверса, показывает положение клапана и сам согласует ход с клапаном после установки, без вмешательства оператора. Привод принимает управляющие сигналы 0(2)…10 В DC и 0(4)…20 мА, версия ЭП-3 поддерживает также ModBUS.

Серии

ЭП: электроприводы. Питание ~24 В или ~220 В. ЭП-1-2: максимальный ход штока 44 мм, степень защиты IP44. ЭП-3-2: IP65.

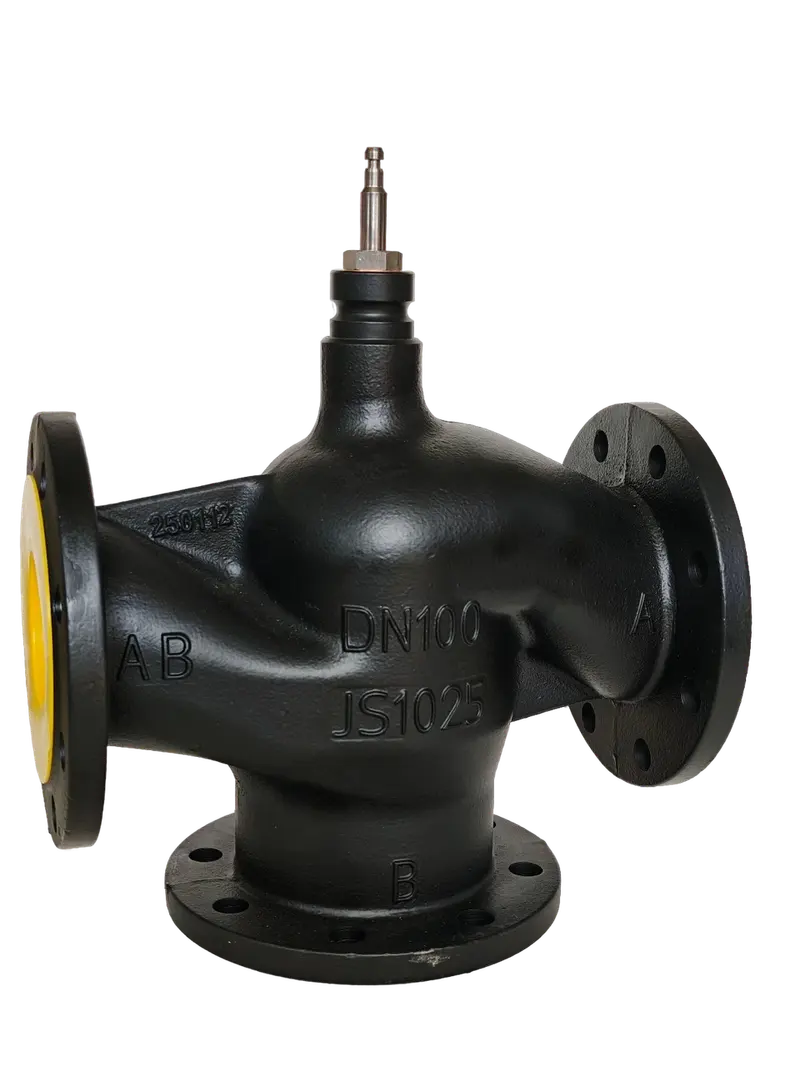

КТК: регулирующие клапаны без привода, которые комплектуются приводами ЭП. Размеры и Kvs в каталоге: КТК 25/3 с Kvs 10 м³/ч, КТК 32/3 с Kvs 16 м³/ч, КТК 40/3 с Kvs 25 м³/ч, КТК 50/3 с Kvs 40 м³/ч.

Как подобрать клапан с электроприводом

Регулируемая среда. Вода, раствор гликоля, насыщенный и перегретый пар, pH от 7 до 10.
Размер и Kvs. DN и Kvs выбирают по расчётному расходу. Kvs: DN 25 (ДУ 25) 10 м³/ч, DN 32 16 м³/ч, DN 40 25 м³/ч, DN 50 (ДУ 50) 40 м³/ч. КТК относятся к регулирующим клапанам; обратных клапанов с приводом в категории нет.
Ход штока. У КТК он: 20 мм для DN 15 до DN 50, 20 или 40 мм для DN 65 до DN 100, 40 мм для DN 125 и больше. Привод должен подходить по ходу штока.
Питание и сигнал. Привод ЭП на ~220 В или ~24 В (варианты на 24 В обозначены «(24В)»); управляющий сигнал 0..10 В или 4..20 мА.
Условия установки. Степень защиты привода: IP44 у ЭП-1-2, IP65 у ЭП-3-2. Допустимую температуру окружающей среды смотрите в паспорте.
