Электромагнитные клапаны MADAS для газа и жидкого топлива

Клапан электромагнитный газовый MADAS перекрывает и открывает подачу газа к горелкам, котлам и теплогенераторам. Нормально закрытые и нормально открытые, с ручным взводом и медленным открытием, блоки клапанов, DN 10 - DN 300, цена по запросу.

Электромагнитные клапаны MADAS используют в системах управления газогорелочных устройств паровых и водогрейных котлов, теплогенераторов и технологических теплопроводов, а также на вводе газа в котельную. Серии различаются типом (нормально закрытый или нормально открытый), способом взвода, диаметром и давлением.

Клапан электромагнитный газовый: типы и назначение

Клапан запорный электромагнитный газовый работает так: нормально закрытый (NC) открывается при подаче напряжения на катушку и закрывается без него; нормально открытый (NA) закрывается при подаче напряжения и остаётся открытым без него; M16/RM NA при этом энергонезависим. Время закрытия менее 1 секунды. Рабочая среда по каталогу: метан, сжиженный газ, азот (сухие неагрессивные газы), биогаз. Клапаны могут работать в системе автоматического контроля герметичности горелки, например с автоматом МТС10.

Серии в категории

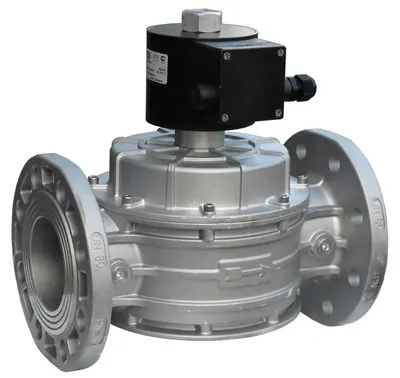

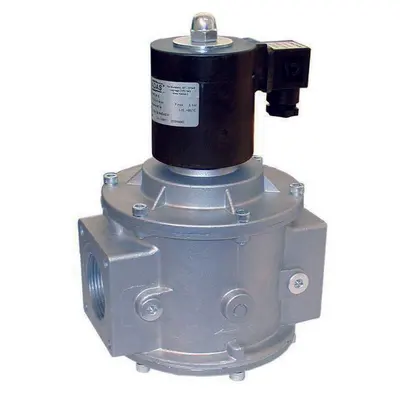

  • EVP/NC: основной нормально закрытый клапан, DN 15 - DN 150, с возможностью поставить индикатор положения с сухими контактами для диспетчерской. Клапан EVP/NC выпускается на давления 0,036, 0,1, 0,3 и 0,6 МПа.
  • EVPS/NC: медленное открытие за 1 - 20 секунд, исключает пневмоудар; нужен перед ротационным счётчиком.

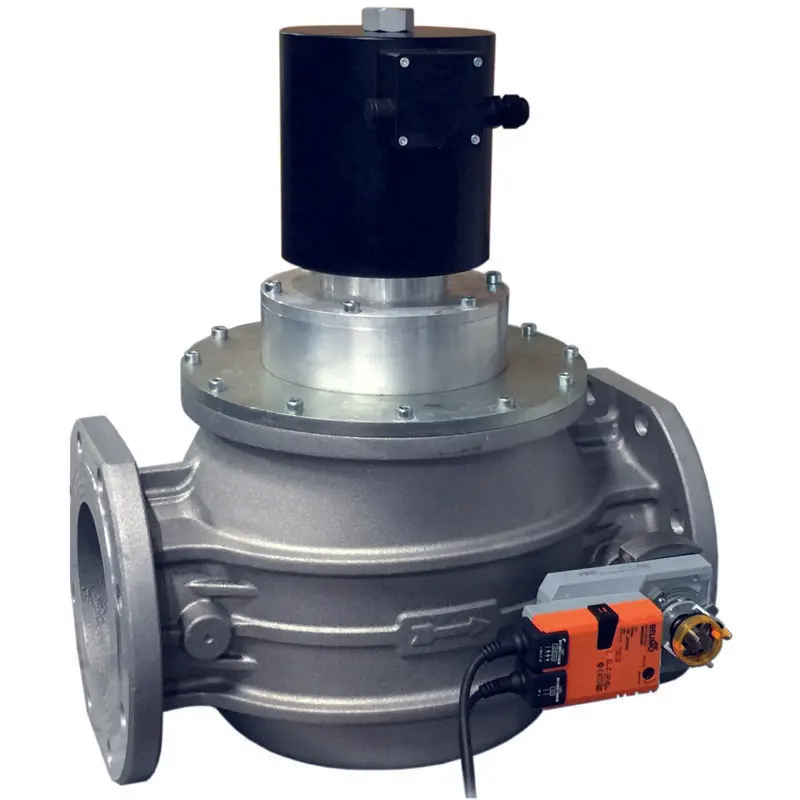

  • EVCA: со встроенной заслонкой и электроприводом, DN 65 - DN 150.

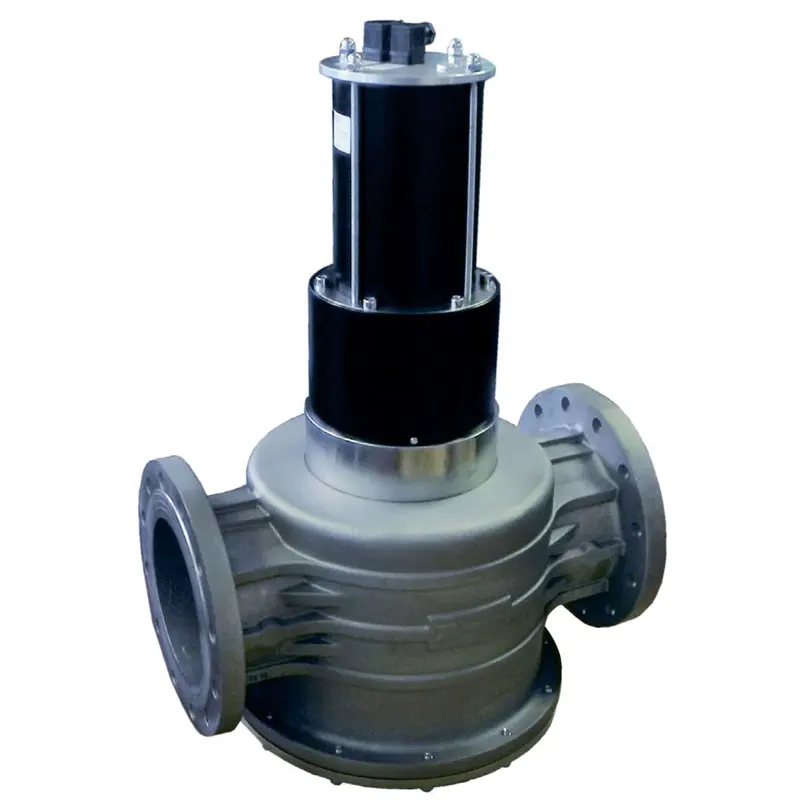

  • EVP/NC DN 200 - 300 с ручным регулятором расхода и с медленным открытием.

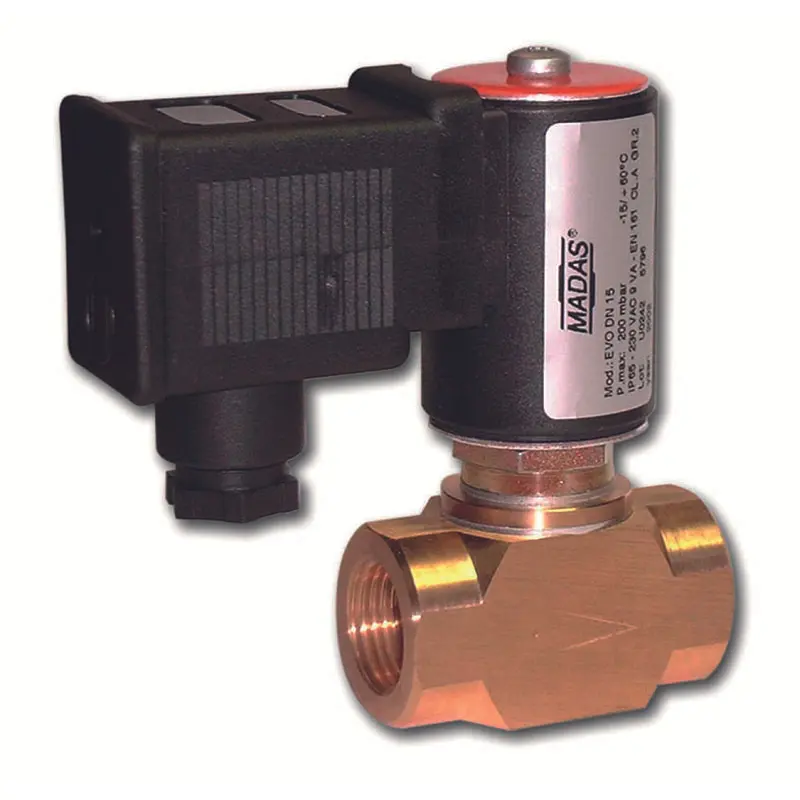

  • EVO/NC: быстродействующий, латунный корпус, DN 10 - DN 25.
  • EVA/NA: нормально открытый, применяется как орган безопасности.

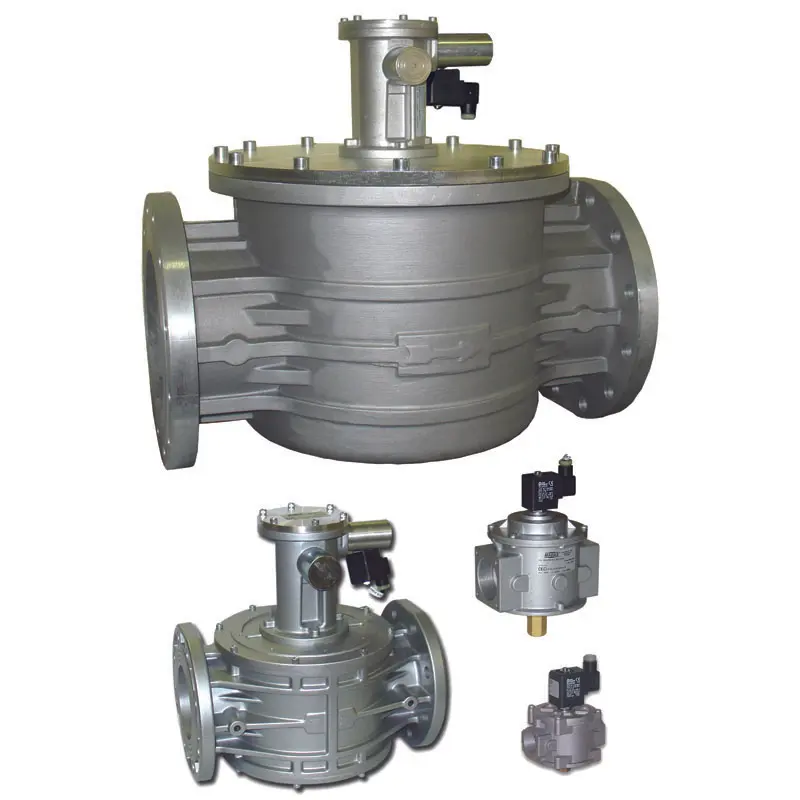

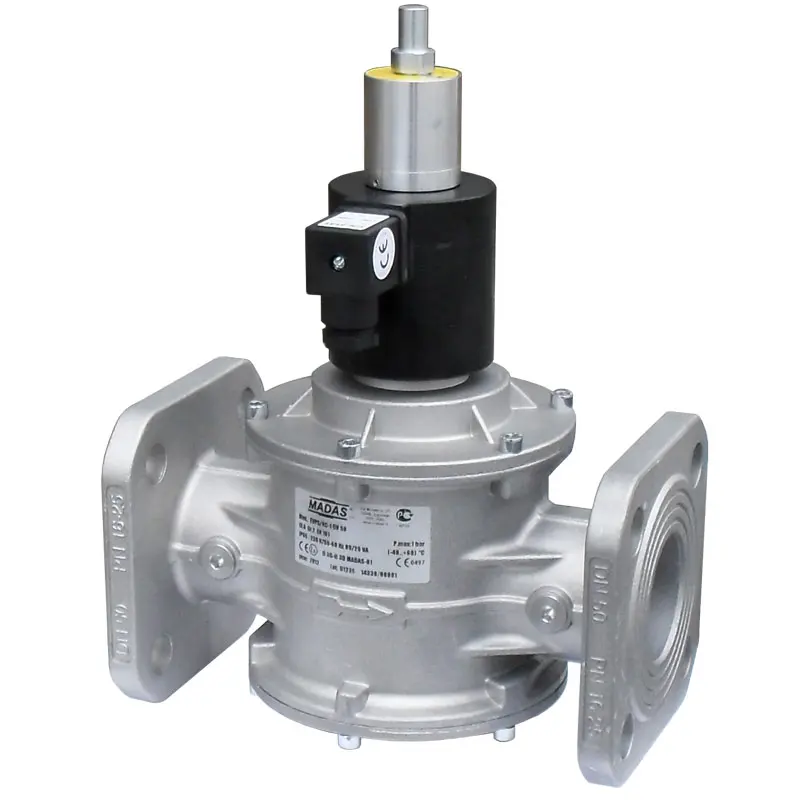

  • M16/RM NC и M16/RM NA: с ручным взводом, до 0,6 МПа; есть латунные RMO и бытовые версии DN 15 - DN 25.

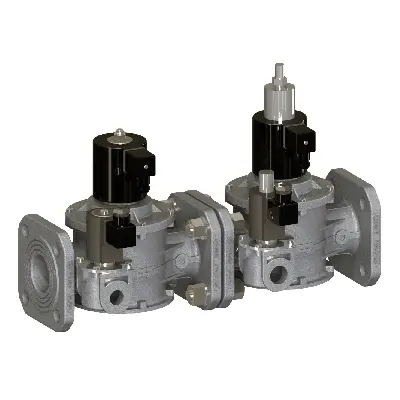

  • VV, VVR: блок газовых клапанов; VVR со встроенным регулятором давления (мультиблок).
  • MN28 и M15-1: для дизельного топлива, мазута и других неагрессивных жидкостей, не для газа.

Как подобрать клапан

  • Тип. Отсекатель газа и отсечной газовый клапан на ввод в котельную: M16/RM с ручным взводом, после срабатывания он остаётся закрытым, пока его не взведут рычагом. Для автоматики горелки: EVP/NC.
  • Диаметр и присоединение. Резьба до DN 50, фланец PN16 до DN 300. Клапан газовый ДУ 50 доступен в резьбовом и фланцевом исполнении, например в сериях EVP/NC, EVA/NA, M16/RM.
  • Давление. Максимальное рабочее давление выбирают из ряда 0,036 - 0,05 - 0,1 - 0,3 - 0,6 МПа.
  • Напряжение. 230 В 50-60 Гц, у ряда серий также 12 и 24 В.
  • Температура. Окружающая среда от -40 до +60 °C.

Газовый клапан в системе защиты от утечек

Клапаны M16/RM NA и NC работают в связке с сигнализатором загазованности: при утечке сигнализатор даёт команду, клапан перекрывает газ. Подробности и готовые комплекты: датчик утечки газа с клапаном. Система контроля загазованности с клапаном для котельной описана на странице оборудование для газовых котельных. Если за регулятором возможен рост давления, добавьте предохранительный сбросной клапан или предохранительно-запорный.

Документы и КП

Каталог MADAS и декларации соответствия: Документация. Цена по запросу. Газовый электромагнитный клапан купить можно через заявку на странице: укажите серию, DN, давление и напряжение, и мы пришлём коммерческое предложение.

Каталог

Серии
и модификации

EVA/NA — Клапаны MADASEVA/NAЭлектромагнитные быстродействующие клапаны нормально-открытого типа обычно используются в дистанционных системах управления газогорелочных устройств энергонезависимых паровых и водогрейных котлов, теплогенераторов, в системах розжига перед газогорелочными устройствами для управления потоком газа в качестве органов безопасности. Клапан открыт при отсутствии напряжения и закрывается менее, чем за 1 секунду при поступлении напряжения на катушку.Модификаций33 моделиЦена по запросуEVCA c электрическим регулятором расхода с возможностью подключения датчика положения — Клапаны MADASEVCA c электрическим регулятором расхода с возможностью подключения датчика положенияАвтоматические двухпозиционные нормально-закрытые быстродействующие клапаны, оснащены встроенной заслонкой с электрическим приводом, который управляется контрольной автоматикой. При поступлении сигнала, заслонка открывается в соответствии с заданной настройкой, что обеспечивает точное регулирование и дополнительную безопасность работы газогорелочных устройств паровых и водогрейных котлов, оснащенных автоматикой.Модификаций5 моделейЦена по запросуEVO/NC латунный корпус — Клапаны MADASEVO/NC латунный корпусКлапаны EVO/NC являются быстродействующими, нормально-закрытыми клапанами в латунном корпусе. При поступлении напряжения на соленоид, клапан открывается. Закрывается клапан при отсутствии напряжения.Модификаций4 моделиЦена по запросуEVP/NC DN 200 - 250 - 300 с медленным открытием — Клапаны MADASEVP/NC DN 200 - 250 - 300 с медленным открытиемАвтоматические электромагнитные двухпозиционные нормально-закрытые клапаны больших диаметров 200 – 250 – 300. Отличительная особенность клапанов большого диаметра – это система электромагнитно-гидравлического открытия клапана, которая обеспечивает экономичный режим потребления энергии катушкой клапана в рабочем режиме. В конструкцию также входит ручной регулятор расхода, с помощью которого возможно настроить скорость подачи газа на горелку. Принцип действия клапанов заключается в том, что при…Модификаций4 моделиЦена по запросуEVP/NC DN 200 - 250 - 300 с ручным регулятором расхода — Клапаны MADASEVP/NC DN 200 - 250 - 300 с ручным регулятором расходаАвтоматические электромагнитные двухпозиционные нормально-закрытые клапаны больших диаметров 200 – 250 – 300. Отличительная особенность клапанов большого диаметра – это система электромагнитно-гидравлического открытия клапана, которая обеспечивает экономичный режим потребления энергии катушкой клапана в рабочем режиме. В конструкцию также входит ручной регулятор расхода, с помощью которого возможно настроить скорость подачи газа на горелку. Принцип действия клапанов заключается в том, что при…Модификаций7 моделейЦена по запросуEVP/NC с возможностью установки индикатора положения — Клапаны MADASEVP/NC с возможностью установки индикатора положенияКлапаны EVP/NC — автоматические электромагнитные двухпозиционные, нормально-закрытого типа. При поступлении напряжения на соленоид, клапан открывается. Закрывается клапан при отсутствии напряжения. Все клапаны поставляются с заглушкой, вместо которой в любое время можно поставить индикатор положения клапана с сухими контактами, сигнал которого передает в диспетчерскую информацию о положении клапана.Модификаций60 моделейЦена по запросуEVPS/NC медленное открытие с возможностью установки датчика положения — Клапаны MADASEVPS/NC медленное открытие с возможностью установки датчика положенияАвтоматические соленоидные двухпозиционные нормально-закрытые клапаны с регулировкой открытия клапана от 1 до 20 секунд и закрытием менее 1 секунды. Данная функция позволяет настроить медленное открытие клапана. таким образом скорость газа в трубопроводе постепенно увеличивается. что в свою очередь исключает возможность возникновения пневмоудара за клапаном. Если за клапаном устанавливается ротационный счетчик. установка клапана с медленным открытием необходима для обеспечения его целостности.Модификаций45 моделейЦена по запросуM15-1 для дизельного топлива — Клапаны MADASM15-1 для дизельного топливаКлапаны автоматические быстродействующие нормально-закрытые работают на таких средах, как дизельное топливо, воздух, вода и другие неагрессивные жидкости с давлением до 4 бар. Особенностью клапана является то, что все детали, контактирующие со средой, выполнены из латуни и нержавеющей стали, а уплотнения выполнены из витона. При поступлении напряжения на катушку, клапан открывается, при отсутствии напряжения, клапан закрывается. Время открытия и закрытия клапана менее 1 секунды, что позволяет…Модификаций2 моделиЦена по запросуM16/RM NA — Клапаны MADASM16/RM NAКлапаны являются быстродействующими нормально-открытыми клапанами с ручным взводом. При поступлении напряжения на катушку, клапан закрывается, при его отсутствии клапан остаётся открытым. Взвод клапана осуществляется вручную с помощью рычага при подключения питания. Данный клапан является энергонезависимым. Клапан предназначен для установки в частный сектор, либо в составе бытового комплекта с сигнализатором загазованности, в качестве запорного органа трубопроводных магистралей и газогорелочных…Модификаций34 моделиЦена по запросуM16/RM NA Бытовая версия — Клапаны MADASM16/RM NA Бытовая версияКлапаны являются быстродействующими нормально-открытыми клапанами с ручным взводом. При поступлении напряжения на катушку, клапан закрывается, при его отсутствии клапан остаётся открытым. Взвод клапана осуществляется вручную с помощью рычага при подключения питания. Данный клапан является энергонезависимым. Клапан предназначен для установки в частный сектор, либо в составе бытового комплекта с сигнализатором загазованности, в качестве запорного органа трубопроводных магистралей и газогорелочных…Модификаций3 моделиЦена по запросуM16/RM N.C. — Клапаны MADASM16/RM N.C.Клапаны являются быстродействующими нормально-закрытыми клапанами с ручным взводом. При поступлении напряжения на катушку, клапан открывается, при его отсутствии клапан закрывается. Взвод клапана осуществляется вручную с помощью рычага при подключенном питании.Модификаций52 моделиЦена по запросуM16/RM NC Бытовая версия — Клапаны MADASM16/RM NC Бытовая версияКлапаны являются быстродействующими нормально-закрытыми клапанами с ручным взводом. При поступлении напряжения на катушку, клапан открывается, при его отсутствии клапан закрывается. Взвод клапана осуществляется вручную с помощью рычага при подключенном питании.Модификаций3 моделиЦена по запросу
Показать ещё 5 позиций

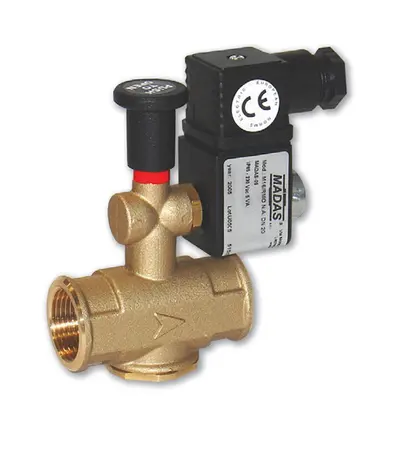

M16/RMO NA латунный корпус — Клапаны MADASM16/RMO NA латунный корпусКлапаны являются быстродействующими нормально-открытым клапанами с ручным взводом. При поступлении напряжения на катушку, клапан закрывается, при его отсутствии клапан остаётся открытым. Взвод клапана осуществляется вручную с помощью рычага при выключенном питании. Данный клапан является энерго независимым.Модификаций6 моделейЦена по запросуM16/RMO NC латунный корпус — Клапаны MADASM16/RMO NC латунный корпусКлапаны являются быстродействующими нормально-закрытыми клапанами с ручным взводом. При поступлении напряжения на катушку, клапан открывается, при его отсутствии клапан закрывается. Взвод клапана осуществляется вручную с помощью рычага при подключенном питании.Модификаций6 моделейЦена по запросуMN28 для дизельного топлива и мазута — Клапаны MADASMN28 для дизельного топлива и мазутаКлапаны серии MN28 представляют собой быстродействующие, нормально-закрытые автоматические клапаны. Когда на катушку клапана поступает напряжение, клапан открыт, когда напряжение пропадает, клапан закрывается. Клапан предназначен для таких вязких рабочих сред, как газойль, мазут, дизельное топливо с давлением до 8 бар.Модификаций9 моделейЦена по запросуVVR Блок клапанов со встроенным регулятором (мультиблок) — Клапаны MADASVVR Блок клапанов со встроенным регулятором (мультиблок)Блоки клапанов со встроенным регулятором давления серии VVR представляют собой мультиблок. Главным преимуществом мультиблоков VVR является встроенный регулятор, который поддерживает постоянное значение выходного давления даже при изменении расхода газа, что благоприятно сказывается на работе газопотребляющего оборудования. Мультиблоки VVR могут работать в системе автоматического контроля герметичности газогорелочных устройств.Модификаций15 моделейЦена по запросуVV Блок клапанов — Клапаны MADASVV Блок клапановБлоки клапанов серии VV представляют собой сдвоенные два клапана в одном корпусе. Они предназначены для использования в системах дистанционного управления газогорелочных устройств паровых и водогрейных котлов, теплогенераторов и технологических теплопроводов для управления потоком газа в качестве запорных органов и органов безопасности. Данные блоки клапанов могут работать в системе автоматического контроля герметичности газогорелочных устройств. Малая габаритная длина и простота эксплуатации…Модификаций3 моделиЦена по запросу
Цена по запросу

Не нашли нужную серию или исполнение? Подберём и пришлём предложение в течение рабочего дня.

Документация

Паспорта, чертежи и разрешительные документы

По теме

Смотрите также

Фотографии

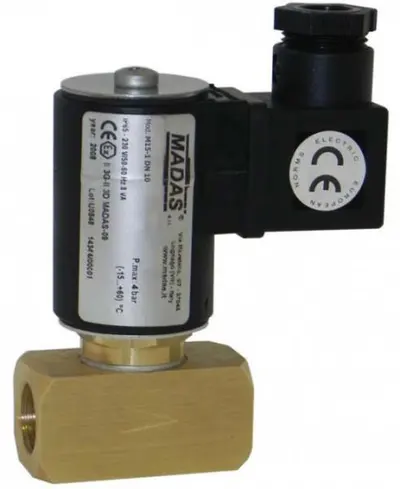

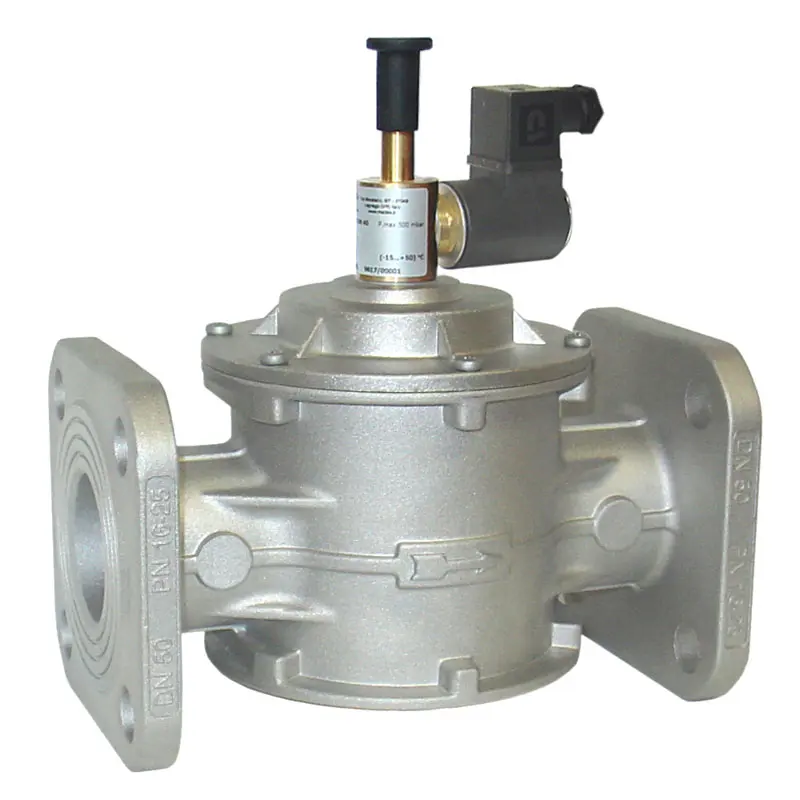

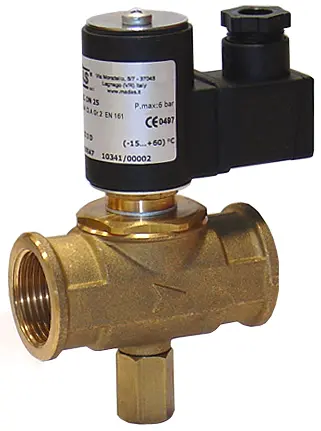

Клапаны — как это выглядит
