Реле давления газа KIPA

Реле давления газа KIPA контролирует минимальное и максимальное давление и срабатывает при выходе за уставку. В категории серии PS-KIPA для газа и воздуха, KIPA-35-D для воды и воздуха и реле перепада давления KIPA-35-DD.

В категории три серии. Для газа выбирают PS-KIPA, для воды и воздуха KIPA-35-D, для контроля разности двух давлений KIPA-35-DD.

Реле давления газа и воздуха: что это и где применяется

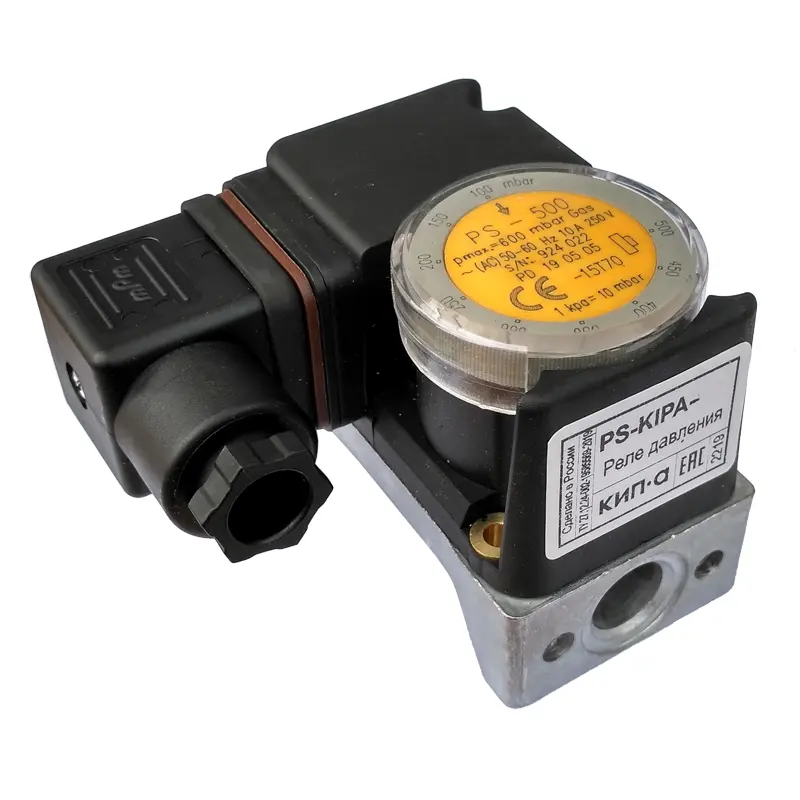

Реле давления газа PS-KIPA относится к датчикам-реле минимального и максимального давления: оно срабатывает, когда давление снижается ниже заданной уставки или повышается выше неё. Уставку легко задавать и читать. Среда по данным каталога: газ, воздух, соединение резьбовое. Реле давления воздуха этой серии подходит для тех же задач контроля, где нужен сигнал при выходе давления за границы.

Диапазоны PS-KIPA заданы в килопаскалях. Как реле давления вписывается в общую схему газовой котельной, описано на странице оборудование для газовых котельных.

Серии в категории

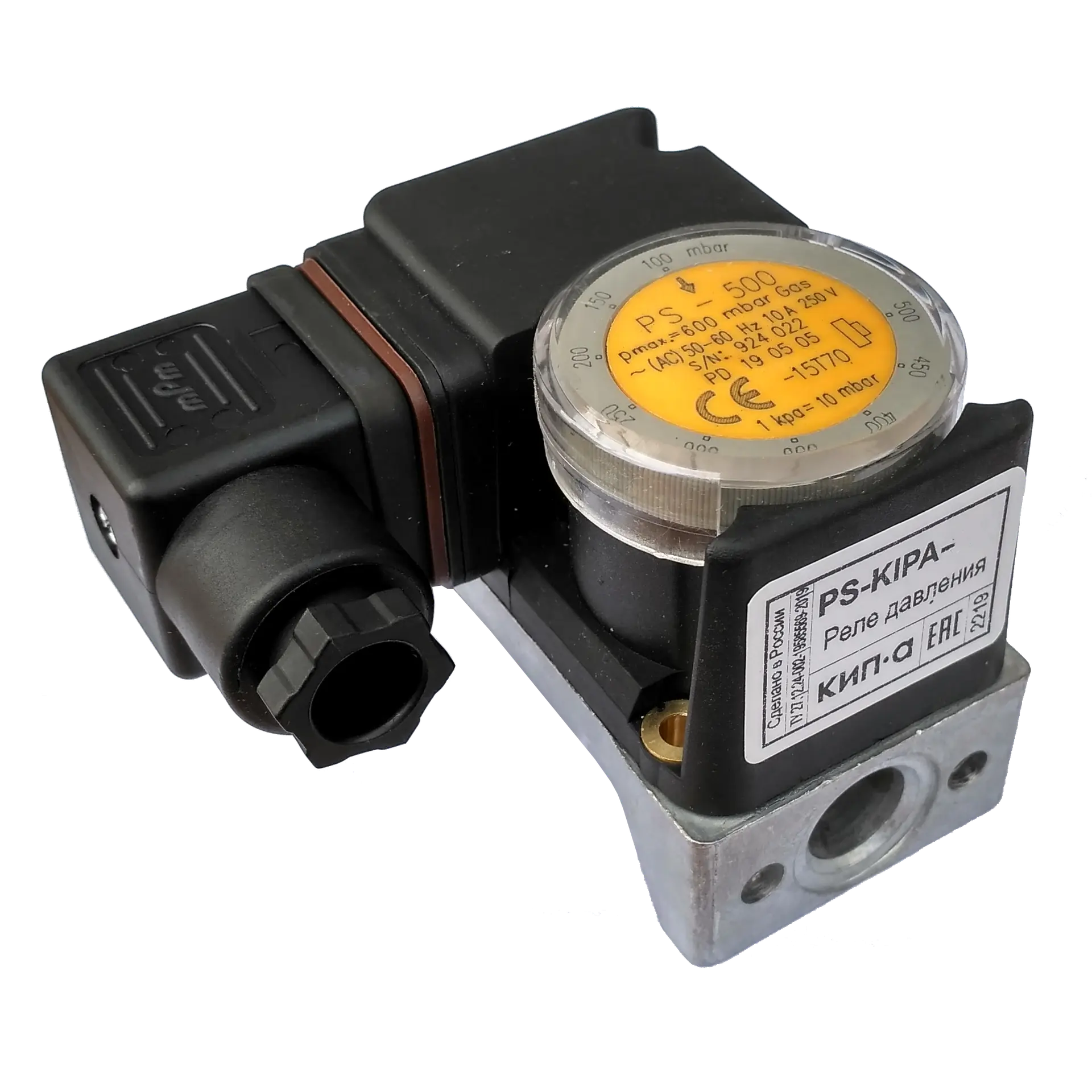

PS-KIPA: газ и воздух, четыре модели. Рабочий диапазон: PS-KIPA-10 от 0,2 до 1,0 кПа, PS-KIPA-50 от 0,5 до 5,0 кПа, PS-KIPA-150 от 0,5 до 15,0 кПа, PS-KIPA-500 от 10 до 50 кПа.
KIPA-35-D: реле давления KIPA-35 для воды и воздуха, пять моделей с диапазоном до 10 бар. Нужно для регулирования, текущего контроля и аварийной сигнализации.

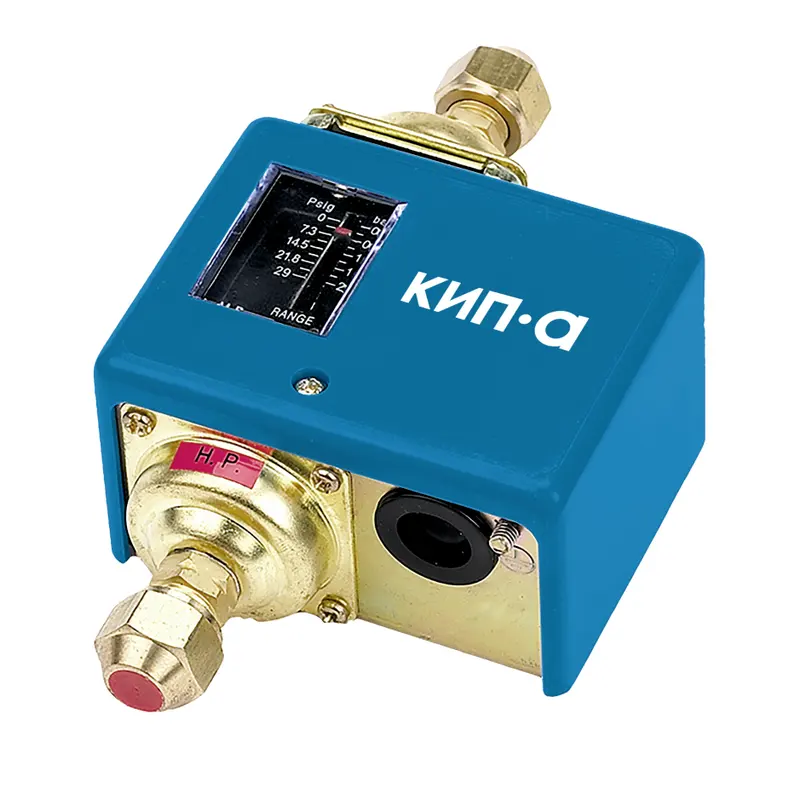

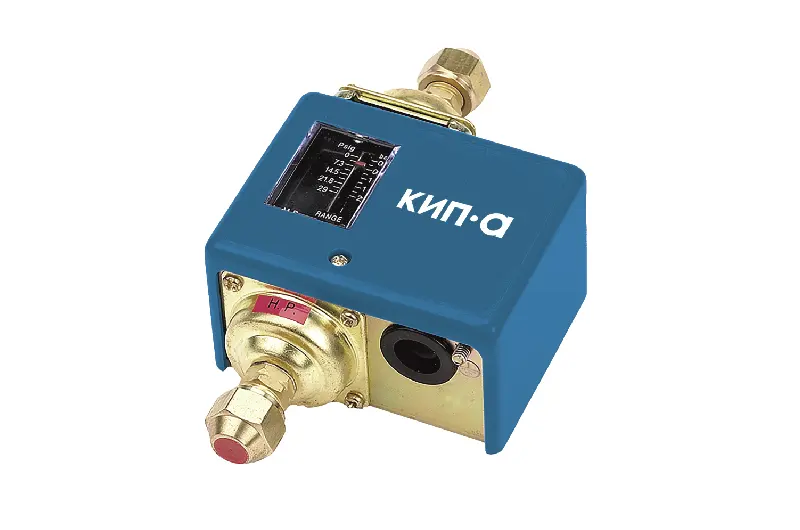

KIPA-35-DD: дифференциальное реле давления. Два давления подаются с двух сторон на сильфон, он переключает однополюсный перекидной контакт. Применяется как защитное устройство при перепаде давления в теплоэнергетическом, холодильном и вентиляционном оборудовании.

Как подобрать реле перепада и обычное реле давления

Среда. Газ: PS-KIPA. Вода и воздух: KIPA-35-D и KIPA-35-DD. Для воды выделена отдельная категория: реле давления воды.
Что контролируется. Давление в одной точке: PS-KIPA или KIPA-35-D. Разность двух давлений: реле перепада давления воздуха и воды KIPA-35-DD, дифференциал 0,5…2, 0,5…3,5 или 1…6 бар в зависимости от модели.
Диапазон. Уставка должна лежать внутри рабочего диапазона модели, у KIPA-35-D дополнительно учитывают дифференциал.
Присоединение и защита. KIPA-35-D и KIPA-35-DD: резьба G 1/2", контакты 8(2) А при 230 В~. Исполнения DD4H и DD6H рассчитаны на давление перегрузки 33 бар, остальные на 16 бар.

Датчик-реле перепада давления поставляется с паспортом, где описаны монтаж, настройка и проверка.

Документы

Для PS-KIPA в каталоге есть декларация о соответствии, для KIPA-35-D и KIPA-35-DD паспорта и декларация на серию KIPA-35. Файлы доступны в разделе «Документация» и на страницах серий.
