Фильтры газовые

Фильтр газовый MADAS очищает природный газ, воздух и азот от пыли, окалины и осадков перед регуляторами, клапанами и горелками. Серии FM и FGM с резьбой и фланцами, степень фильтрации 10, 20 и 50 мкм, цена по запросу.

Газовые фильтры MADAS ставят на входе газового оборудования, чтобы грязь из трубопровода не попала в регулятор давления, электромагнитный клапан и горелку. Ниже: как устроены серии FM и FGM, из чего выбирать и что учесть при заказе.

Фильтр газовый MADAS: где применяется

Серии FM и FGM очищают рабочую среду от пылевидных частиц, окалины и осадков. Рабочая среда по каталогу производителя: метан, сжиженный газ, азот (сухие неагрессивные газы), биогаз. Их устанавливают перед предохранительными и регулирующими устройствами, а также перед газогорелочными устройствами котлов и другими газоиспользующими установками. Фильтр газового клапана и редуктора работает по тому же принципу: его ставят по ходу газа перед защищаемым узлом.

Фильтрующий картридж большого размера выполнен из синтетического моющегося волокна. Для осмотра и чистки его извлекают из корпуса. Фильтры оснащены штуцерами для подключения контроля давления до и после картриджа.

Серии в категории

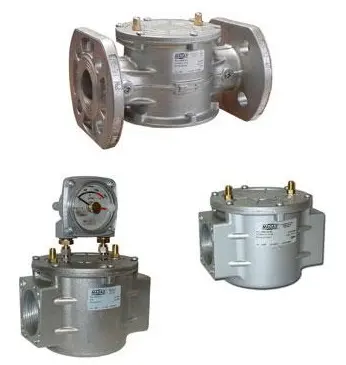

FM: резьбовые фильтры DN 15 - DN 25 и фланцевые DN 65 - DN 300.
FGM: DN 32 - DN 50, резьбовое и фланцевое присоединение. Фланцевый газовый фильтр этого диапазона маркируется в каталоге как FF.

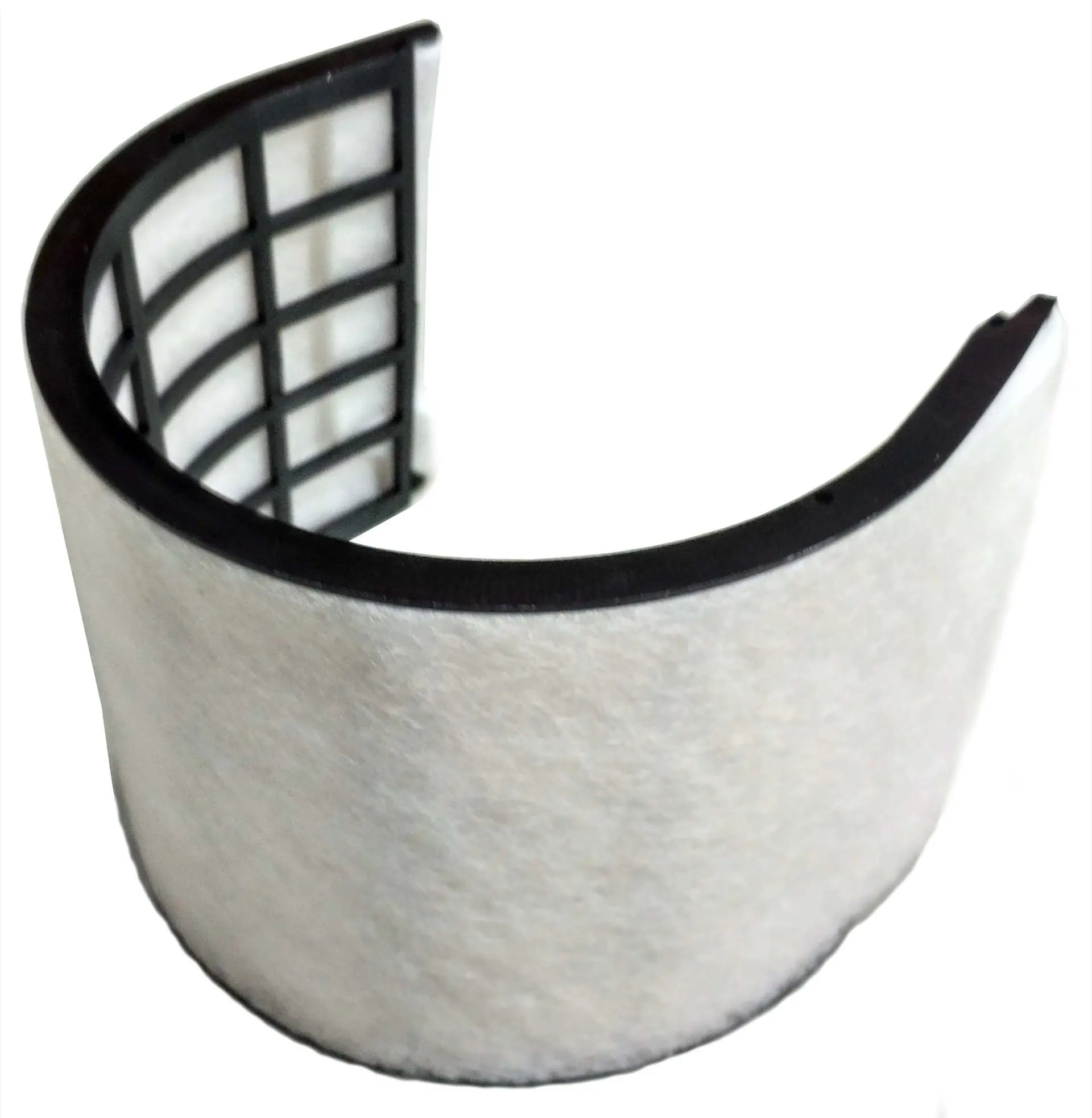

Фильтрующие картриджи FM, FGM, FF, FMC: сменные элементы для фильтров.
Индикатор перепада давления DPG/DPGR: показывает степень засорения картриджа.

Как подобрать газовый фильтр

Какой газовый фильтр нужен, определяют по нескольким параметрам:

Расход и условный проход. Диаметр выбирают по диаграммам пропускной способности и примеру подбора из каталога производителя.
Присоединение. Резьба для малых диаметров (DN 15 - DN 50), фланец PN16 для больших. Исполнение DN 50 (ДУ50) выпускается и резьбовым, и фланцевым (серия FGM); фланцевый вариант имеет код FF50.
Максимальное рабочее давление. 0,2 или 0,6 МПа в зависимости от кода.
Степень фильтрации. 50, 20 или 10 мкм.
Исполнение. Опционально: заглушка или кран для слива конденсата, дополнительная сетка (усиленный картридж), заглушки вместо штуцеров для биогаза, антикоррозийная обработка катафорезом для агрессивной внешней среды.

Температура окружающей среды: от -40 до +70 °C. Монтажное положение: вертикальное или горизонтальное. Срок службы корпуса по каталогу: 40 лет.

Установка и обслуживание

На фильтры от DN 32 можно поставить индикатор перепада давления. Когда стрелка заходит в красную зону, фильтр нужно обслужить: достать и почистить картридж. Монтаж и установку газового фильтра выполняет специализированная организация по утверждённому проекту.

Документы

Декларации о соответствии на фильтры, сертификаты и каталог MADAS собраны в разделе Документация. Фильтр ставится перед регуляторами давления газа и электромагнитными клапанами; готовые решения для котельных описаны на странице оборудование для газовых котельных.
